自動送料雙臥式可調木工鉆床上用的渦輪減速機GSA47Y90S4。在一些原材料的處理上，有時候僅僅一次的加工是不夠的，需要進行多的加工之后才能成為半成品被使用起來。比如家具制作過程中使用到的小木條。將原木加工變成小木條，然后要將小木條進行鉆孔處理。這樣經過多次的處理之后才能成為直接使用的木料。那么處理這些木料的木工鉆床應該用到哪些裝置呢？又是怎么運行的呢？鉆床上有用于驅動的齒輪減速電機、床身、支架、水平鉆排、橫梁、定位壓料裝置、垂直鉆排、壓料裝置、工作臺附架、渦輪減速機等構成了機身的基礎結構。利用這些裝置之間的有序連接將他們連在一起實現傳動以及可操作的機體。

在鉆機的結構中螺桿上端與工作臺支架螺紋連接并與工作臺的下端相接觸；工作臺支架設在垂直拖板上，在拖板的兩邊設有左右絲桿支撐座，在左右絲桿支撐座之間設有絲桿，滑塊與絲桿螺紋連接，滑塊沿導軌滑動，滑塊上設有齒輪減速電機的上端設有鉆排連接板，鉆排用螺釘固緊在鉆排連接板上的螺孔中；拖板的下部設有定位升降氣缸。它加工精度高所以在選擇傳動渦輪減速機的時候可以使用VEMT減速機精密度比較高的那一款渦輪減速機。在運行的過程中水平和垂直鉆孔座既可同時作業，也可單獨作業，垂直鉆孔可作90度調整。這也就是說在控制的過程中采用的是單獨齒輪減速電機加上渦輪減速機控制的形式，方便后期運行過程中的操控。那么在這樣的鉆床上應該用多大的功率的齒輪減速電機或者是什么型號的渦輪減速機呢？

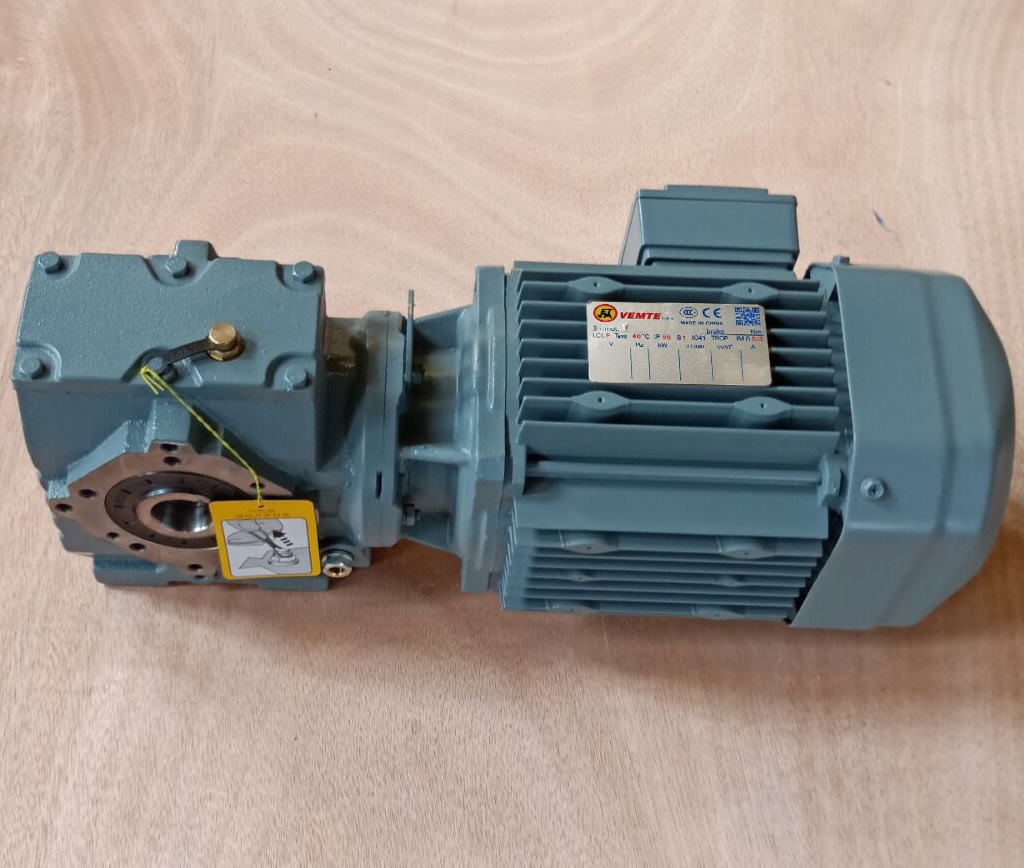

在一臺外形尺寸為3200×2200×1600mm的鉆床上，他們使用的總的功率是4.4KW。但是要將這些功率分散到各個不同的位置上，所以分下來之后可能一個位置就只有1KW左右的齒輪減速電機功率了。但是這種比較小的功率上使用的渦輪減速機還是比較容易匹配型號的。因?yàn)檫@種鉆床的整體負載不是很大，所以在選擇上需要的輸出扭矩也不是那么多的大。那么如果選擇1.1KW的齒輪減速電機，那么應該怎么匹配渦輪自鎖減速機呢？我們可以看到VEMT減速機的選型資料，可以匹配的1.1KW的渦輪減速機的型號從S37到S97都可以匹配，但是他們的輸出扭矩不一樣，輸出轉速也不一樣。但是因?yàn)殂@床的速度比較快，所以我們給他選擇輸出轉速比較快的131轉每分鐘的減速機，此時的渦輪減速機型號是減速機GSA47Y90S4。對應的性能參數是輸出扭矩72NM、減速比是10.80、軸徑向載荷2930、使用安全系數是1.5.這個參數在使用的過程中還是相對的足夠的。
在使用的過程中需要注意的是木屑的處理，以及留意一下木屑是否在工作的過程中會影響到四大系列減速機中的S系列渦輪減速機的散熱功能。如果影響到就要及時的將減速機或者是減速電機表面的灰塵清理掉。http://www.cqjhzt.com/sdxljsdj.html
