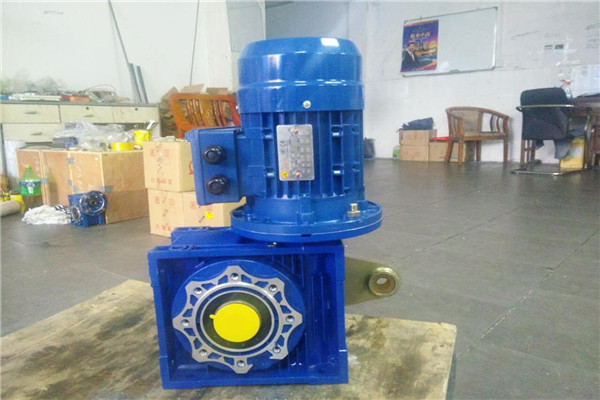

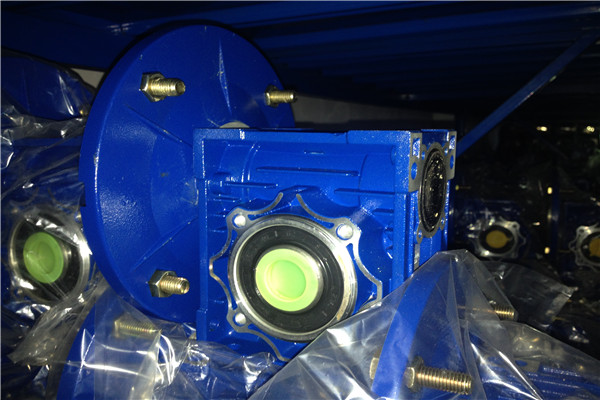

NMRV減速機樣本-蝸輪蝸桿減速機圖紙。減速機在選型之前需要確定的參數：

1.先確定是立式安裝，還是臥式安裝。立式安裝必須帶法蘭，也稱為法蘭安裝。臥式安裝必須帶底腳，因此也稱為底腳安裝。

2.確定所需減速機是同軸（也就是直角）輸出，還是平行軸輸出，或是轉角輸出。NMRV減速機為同軸減速機（直角）輸出，而F系列減速機為平行軸輸出，K系列減速機為轉角輸出。
3.之后確定負載多種，也就是要拉動多少斤。
接下來我們來舉例說明：如立式安裝，同軸輸出，負載是200公斤，轉數是50轉。
1.計算出扭矩，也就是N.m。負載200公斤，其公式是：200公斤*0.98=198N.m（也就是扭矩）。
2.計算減速機減速比，輸出轉數50，那就是普通電機的轉數是1400除以50=28（也就是需要減速28比）得出減速比28。
綜合上述公式，確定扭矩198N.m，轉數50，減速比28。先從NMRV減速機找到對應的扭矩198N.m，以及對應的轉數50轉，就能從資料上看到對應的功率1.1KW，對應的速比26.7，以及對應的型號。
注：兩減速機，也就是兩個減速機組合而成。如果倒裝減速機，定要把減速機的透氣孔堵住，否則會出現漏油的癥狀。
已有減速電機，怎么查減速比：搖動電機后面的軸，前面的軸走圈，后面軸走的多少圈，就是多少減速比。比如電機的軸走圈，減速機的軸走了28圈，那得出的減速比是1:28.
三相異步電動機功率*減速比*輸出效率=輸出扭矩（運轉負載也就是運轉重量）。更簡單的公式是，扭矩*0.98=負載。
三相異步電動機分為多種，有普通電機為交流電機，還有直流電機，但直流電機比交流電機貴至少1.5倍。直流接線方式經過個控制器才能運轉，更容易操作。

NMRV025減速機圖紙，NMRV030減速機圖紙，NMRV040減速機圖紙，NMRV050減速機圖紙，NMRV063減速機圖紙，NMRV075減速機圖紙，NMRV090減速機圖紙，NMRV110減速機圖紙，NMRV130減速機圖紙，NMRV150減速機圖紙。如需工程師幫助選型，請致電15818497138
