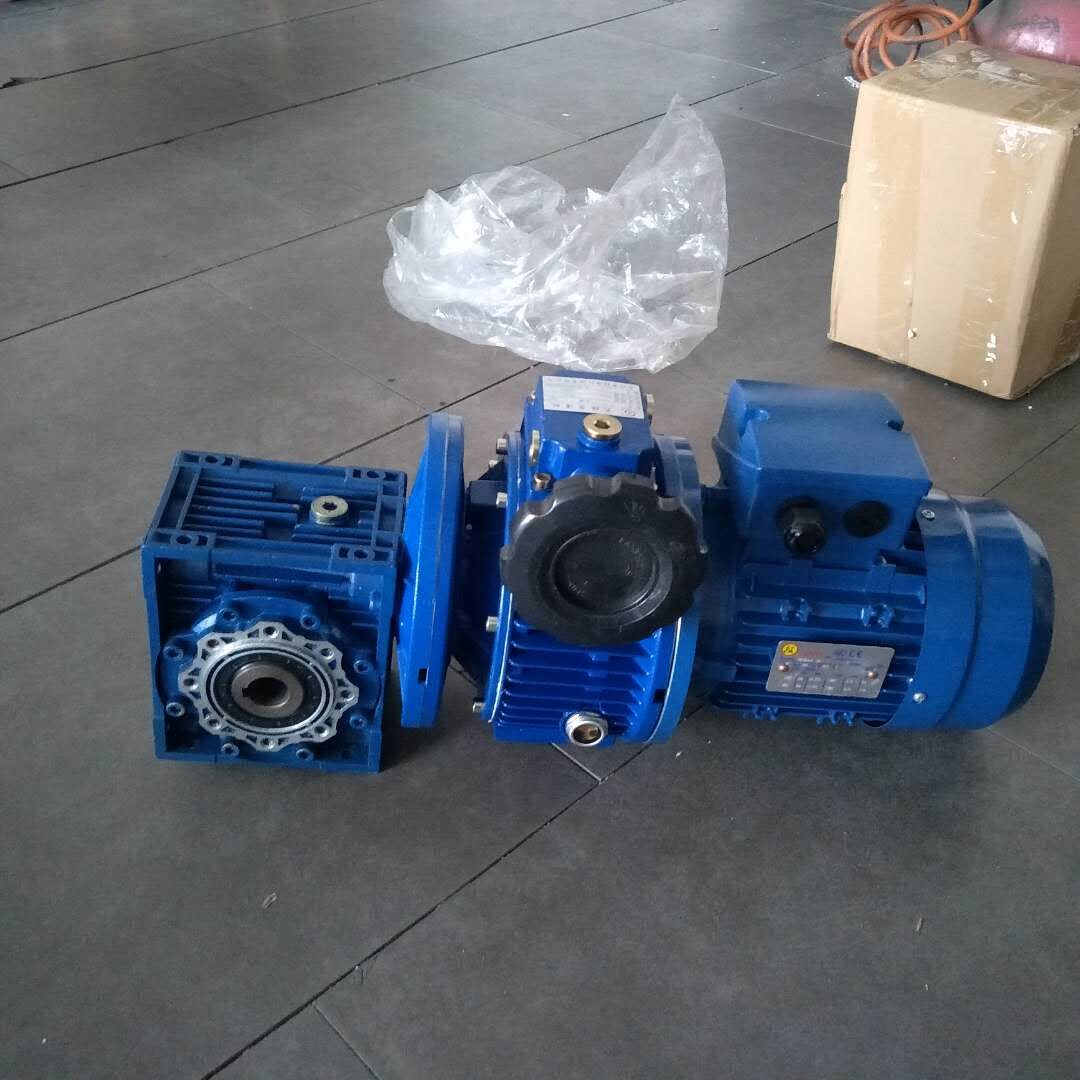

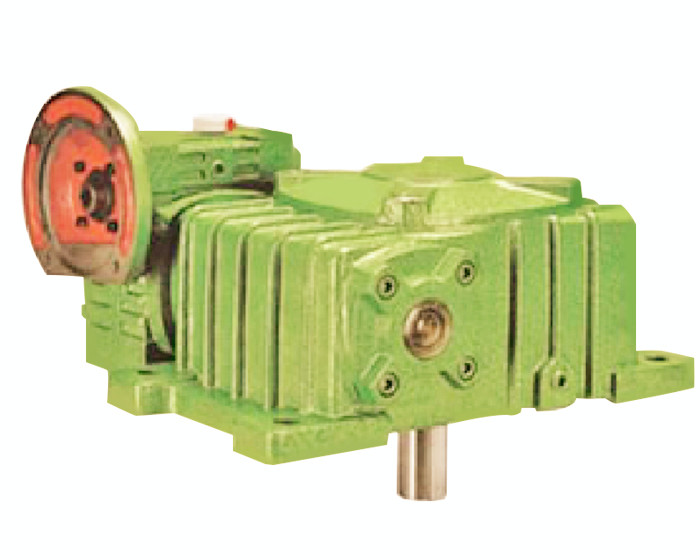

NMRV075-10-0.12KW減速機在印花機網框升降裝置上的應用。如今在毛絨毛毯行業中，普遍采用平網磁棒印花機。該設備單個網框升降系統由四個獨立的伺服馬達、蝸輪蝸桿減速機控制，由于采用封閉式的鋁箱體，給維護帶來極大不便；對花框時由于采用兩端固定對框機構，它不能快速固定于擔網框架上，造成對花速度慢，對花精度差，從而影響生產質量和效率。傳動裝置裝于封閉式鋁箱體內，容易造成曲柄連桿兩頭磨損，RV減速機發熱等現象，造成設備故障率高、使用壽命短；單個網框升降系統由四個獨立的伺服馬達控制，生產成本高，操作程序復雜，易造成更多的故障源。

為應對這種狀況，現開發出一種新型的磁棒印花機網框升降裝置，它置于主機架上臺面兩側鋁合金導軌上（懸掛兩側），該裝置包括網框升降傳動用伺服馬達、同步帶輪一、可快速拆卸箱體罩、連桿、同步帶輪二、偏心輪、蝸輪蝸桿減速機、鋁體箱座、同步軸、縱向移動滑座、縱向微調機構、帶滑座直線導軌、橫向微調機構、擔框管、固定端對框裝置、浮動端快速對框裝置及縱向鋁導軌等主要機構。其結構原理是：采用伺服馬達與RV減速機背靠背裝于半開式鋁體箱座上，可實現單邊縱向順序起框和雙邊同時起框。伺服馬達通過同步帶傳送給蝸輪蝸桿減速機，當網框下降后，磁座所產生的磁力帶動網框內的磁棒作直線往復運動，使網框內顏料通過磁力對磁棒所產生的壓力滲透到框下織物表面。伺服電機帶動裝于RV減速機輸出軸上的偏心輪轉動（偏心量50mm），偏心輪通過同步軸、連桿及帶滑座直線導軌使網框作升、降運動。當需換花型時，采用一端固定一端浮動使網框可迅速掛于浮動端擔框架上，輕輕一拉，即可快速將網框固定于擔網框架上，再通過縱橫向微調機構實現花版對花準確到位。
新型網框升降裝置改變了以往裝置所帶來的諸多缺陷。以往裝置普遍采用的單個網框升降系統由四個獨立的伺服馬達控制，通過伺服馬達帶動蝸輪蝸桿NMRV075減速機，其傳動裝置裝于封閉式鋁箱體內，由于使用的是RV減速機，受尺寸限制往往造成曲柄連桿兩頭易磨損，蝸輪蝸桿減速機發熱等現象，而且每次維護均需將網框拆卸，再將兩邊封閉式鋁箱體翻轉180度，需幾人同時操作，耗費大量時間與人力，給維修帶來諸多不便；當需換花網時，由于采用兩端固定對框機構，它不能快速固定于擔網框架上，需人工調整到位，造成對花速度慢，對花精度差等缺點。新型升降裝置對花速度快、對花精度高，且RV減速器散熱效果好，不易發熱，延長了其使用壽命。該新型裝置不僅減少了印花過程中的動作指令，提高了印花效率，且方便快捷，故障率低、使用壽命長，維護方便，減少了設備成本的投入。http://www.cqjhzt.com/Products/wolunwoganjiansuji.html
