NMRV090/090減速機在棉花樣品卷壓裝置應用設計。在棉花檢驗過程中，檢驗后需保留的樣品要標號并收存起來，目前留存樣品的保存方法主要是用牛皮紙將棉花樣品用力卷壓成圓筒形，然后圓筒兩頭折疊起來形成相對密封的狀態，且全靠人工手動操作，既費時又費力。為了提高工作效率，現設計了種新型的棉花卷壓成型裝置，傳動部分由大功率三相異步電動機和蝸輪蝸桿減速機組成，長時期工作狀態下可保持較低的溫度，杜了棉花實驗室的火災隱患。其工作原理是：模擬人工卷制樣品過程，由安裝在底座上的電動機經過RV減速機降速，然后通過鏈傳動實現二降速，由驅動軸帶動搖桿機構驅使卷樣軸在導軌上做往復運動，卷樣軸拉動工作臺上的帆布帶 ，使放置在帆布帶上的棉花樣品滾動并形成棉卷，在卷制過程中，可以將棉花卷入放置在帆布袋上的年皮紙內，終通過牛皮紙上的預留膠水將牛皮紙粘合封閉。

棉花樣品卷壓成型裝置內部結構：主要包括電動機、RV減速機、驅動軸、搖桿機構、卷樣軸、導軌、帆布帶、料斗等部件。根據負載轉矩、傳動比、輸出轉速確定所需要的蝸輪蝸桿減速機型號和三相異步電動機規格，電動機為整個卷壓成型裝置提供動力，整個裝置是模仿人工卷制棉花樣品的過程，卷壓過程不需要太大的壓力和動力。

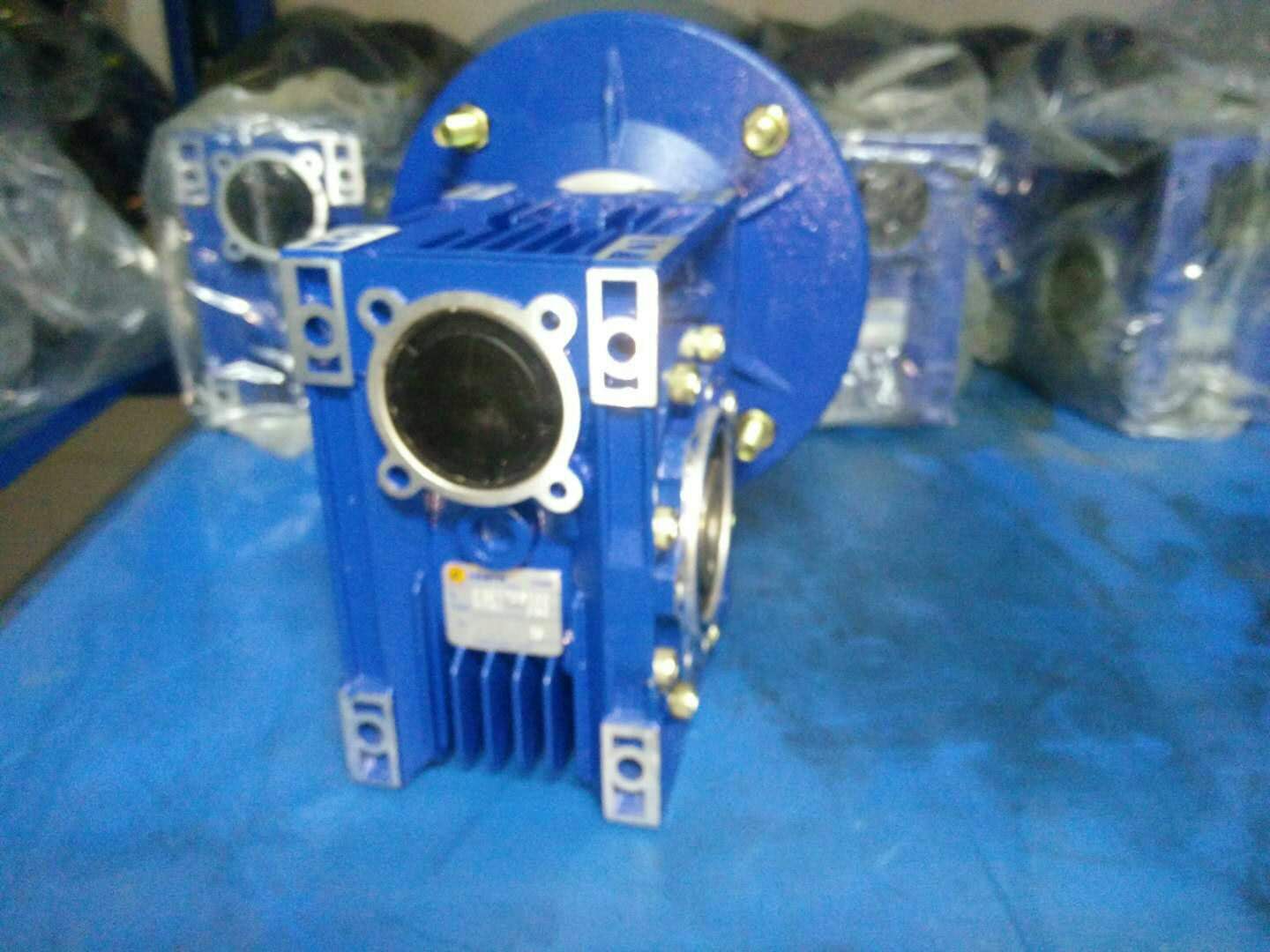

蝸輪蝸桿減速機設計：電動機轉速為1350轉/分，減速機終選取NMRV090減速機，減速比i=60，該蝸輪蝸桿減速機可以將電動機輸出轉速降低至22.5轉/分。驅動軸：驅動軸是搖桿機構的驅動部件，RV減速機通過鏈條實現二降速，并將驅動力傳送至驅動軸以驅動搖桿機構做往復運動。搖桿機構：搖桿機構是使卷樣軸形成往復運動的關鍵部件，搖桿機構做扇形往復運動帶動卷樣軸做直線往復運動。
維護及保養：使用段時間后要對軸承加注潤滑脂，檢查蝸輪蝸桿減速器是否需要更換機油，如無泄漏般到兩年更換次；定期檢查清理設備上的灰塵及散落的纖維雜質，特別是鏈條、軸承與軸的連接部位，減少磨損，延長使用壽命；定期檢查RV減速機各接合面及軸蓋、軸端等處的密封是否良好，對有漏油的地方進行處理或更換密封墊。檢查線路膠皮是否有氧化脫落現象，線頭有無暴露，如有此情況，應及時處理，避免事故發生。http://www.cqjhzt.com/Products/woganjiansuji.html
