繞線機構上的R77減速機選型_瓦瑪特傳動。繞線機的繞線機構,該繞線機構能有效避免繞線過程中漆包線因觸碰定子進線槽口而造成刮傷等問題。在減速機的動力下實現工作的繞線機，需要根據實際的情況去選擇一款合適的驅動力設備進行繞線機滿足實際的使用需求?，F(xiàn)在一個用戶的需求是選擇一套使用符合繞線機使用的齒輪減速機，此時的情況下應該怎么進行搭配會比較適合他的設備進行運行呢?今天來看看繞線機電機減速器選型的一些情況。
繞線機的繞線機構主要包括嵌線軸桿組件、對嵌線軸桿組件進行升降控制的嵌線升降控制組件,對嵌線軸桿組件進行橫移控制的嵌線橫移控制組件,嵌線橫移控制組件包括一橫移板及一橫移驅動剎車電機,嵌線升降控制組件包括一設于橫移板上的升降導軌裝置、安裝在升降導軌裝置上的升降板及帶動升降板升降的升降驅動剎車電機,嵌線軸桿組安裝在升降板上,嵌線軸桿組件包括有軸桿主體及嵌線嘴,軸桿主體通過一偏擺傳動機構帶動做定位角度旋轉,從而聯動嵌線嘴進行角度偏擺,使嵌線嘴在a槽與b槽之間偏擺,偏擺傳動機構包括有主動力電機、減速機、傳動輪、偏擺帶輪及傳動皮帶,電機與減速機帶動傳動輪，傳動輪通過傳動皮帶帶動偏擺帶輪,偏擺帶輪帶動軸桿主體從而聯動嵌線嘴進行角度偏擺,在軸桿主體上安裝有將漆包線引入嵌線嘴的引線裝置(引線裝置包括有過線輪及過線板),嵌線嘴為一種多孔結構,嵌線嘴的寬度略小于定子進線槽口的寬度,嵌線嘴的端部可插入定子進線槽口,嵌線嘴的出線口端面突入于定子進線槽口的內口,且嵌線嘴在嵌線時,嵌線嘴的X軸繞線起點始終與定子進線槽槽口保持垂直,使嵌線嘴出線口的垂直端面始終略突出于定子進線槽口的內口,嵌線嘴與定子進線槽口的配合結構設計及嵌線嘴的嵌線路徑設計確保了嵌線過程中嵌線嘴無論是升降還是左右橫移嵌線嘴出線口始終略突入于定子進線槽口的內口。這是用戶的裝置使用伺服電機減速機的一些情況。

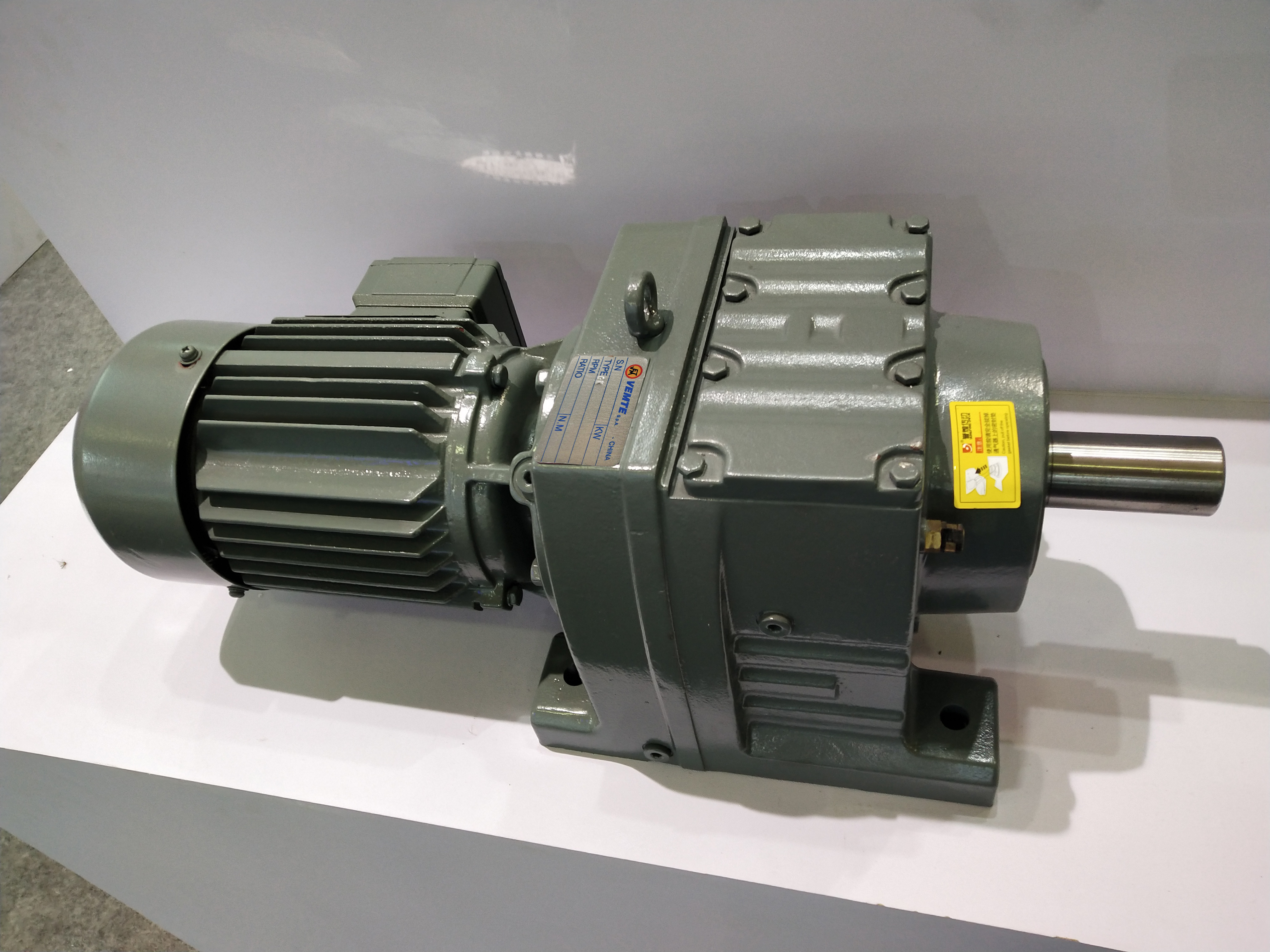

這種情況我們要怎么選擇具體的型號進行匹配使用，那么我們需要知道設備的負載以及速度要求，通過計算才能知道設備的實際的參數要求，然后選擇出合適的減速器型號，那么現在我們已經知道了設備的工作情況，我們按照設備的工作情況可以考慮R系列減速機的R77減速機，RF77減速器，RX77同軸減速機，RXF77減速箱等等。也可以咨詢VEMTE選型技術人員給您選型或者下載樣本查看具體的參數配置情況。
