LSS-II型諧波減速機

減速機規格：LSS-II型諧波減速機
減速機型號：LSS14-II LSS17-II LSS20-II LSS25-II LSS32-II
減速機比數：對應比數
減速機可配電機：對應功率
應用范圍：機器人，分割器代替的場所。

訂購熱線：13528634927

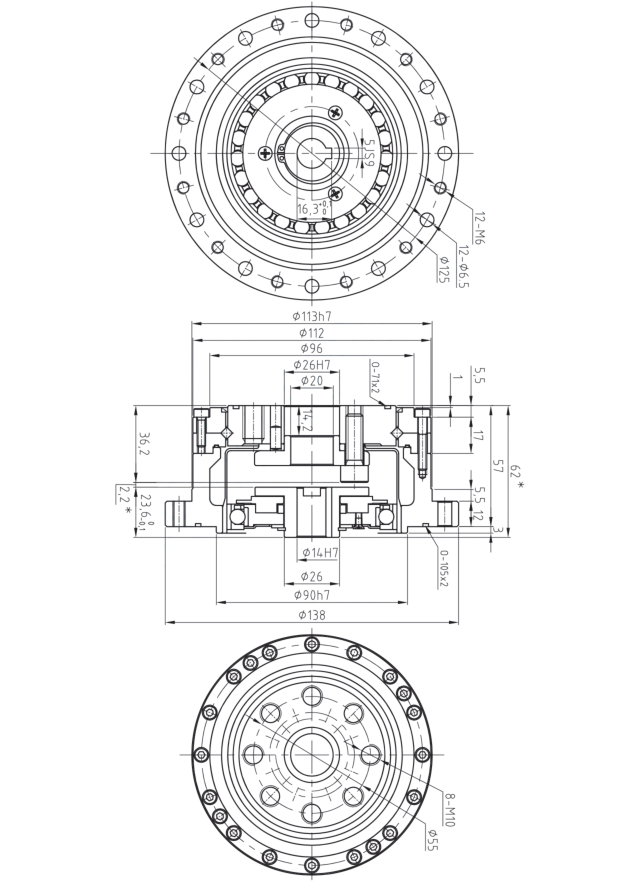

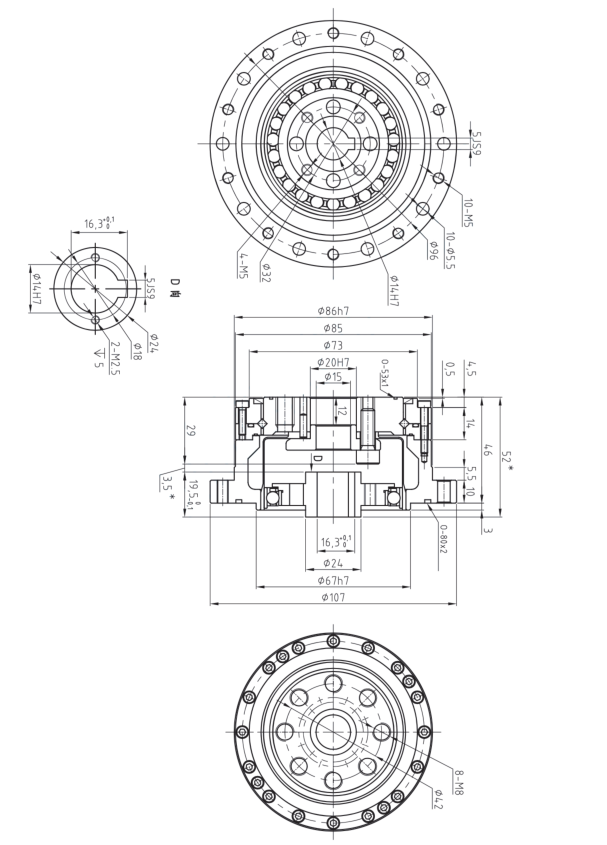

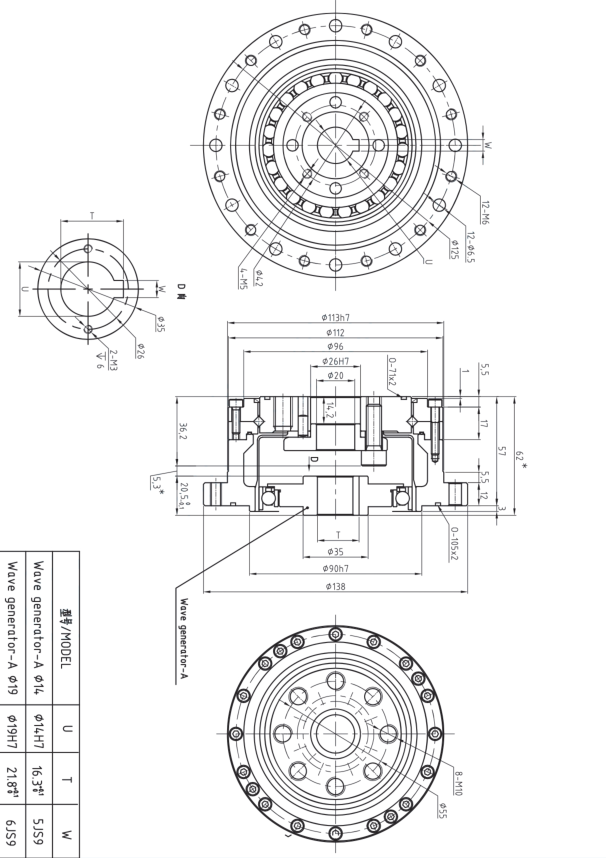

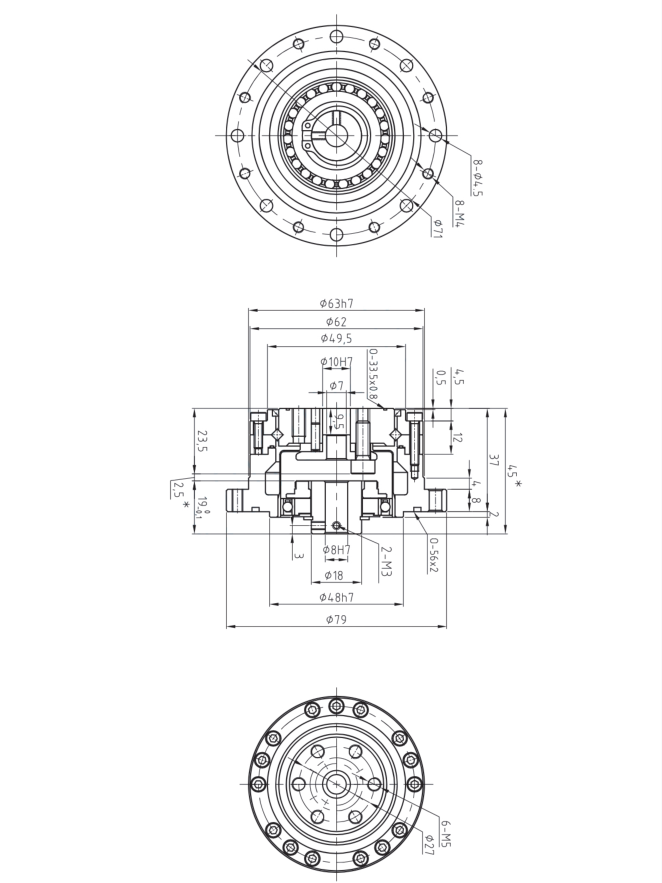

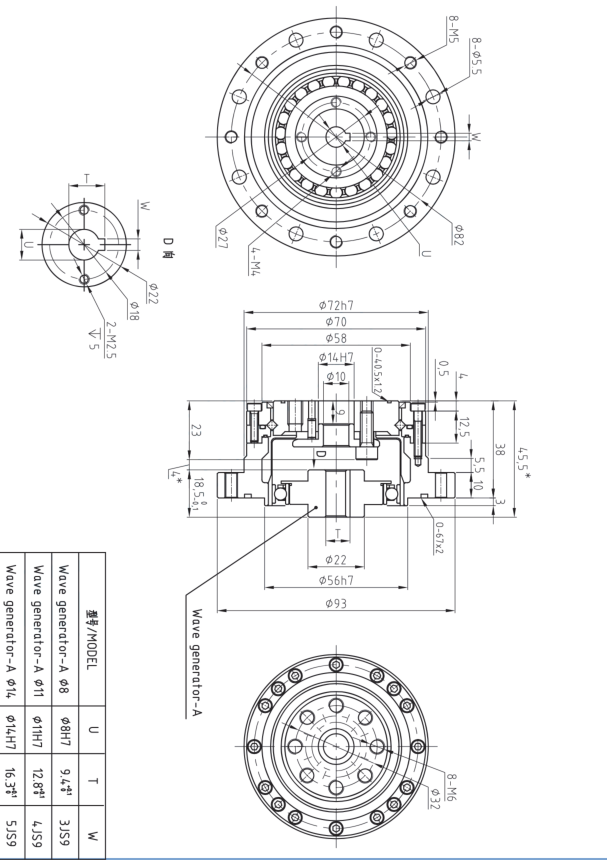

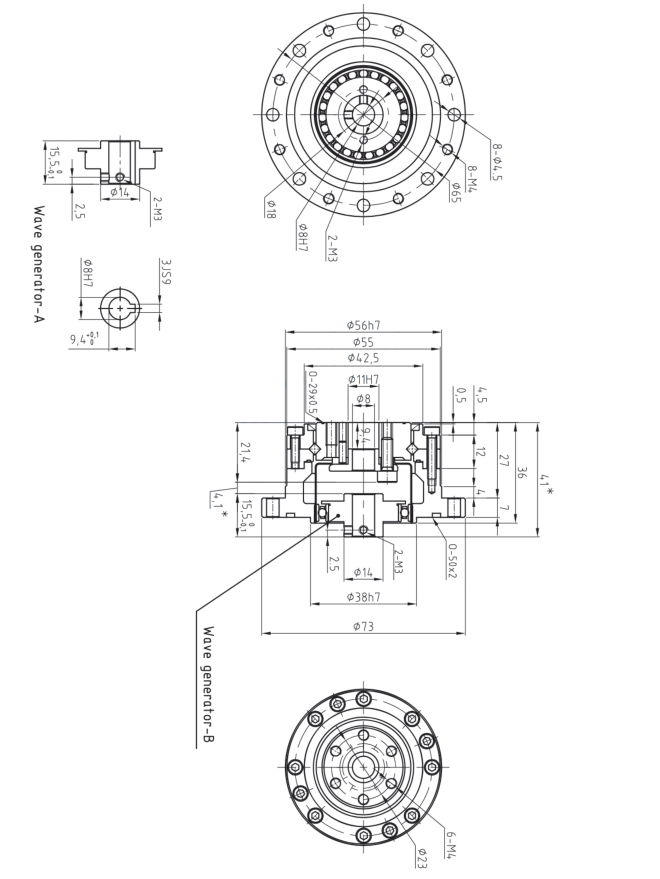

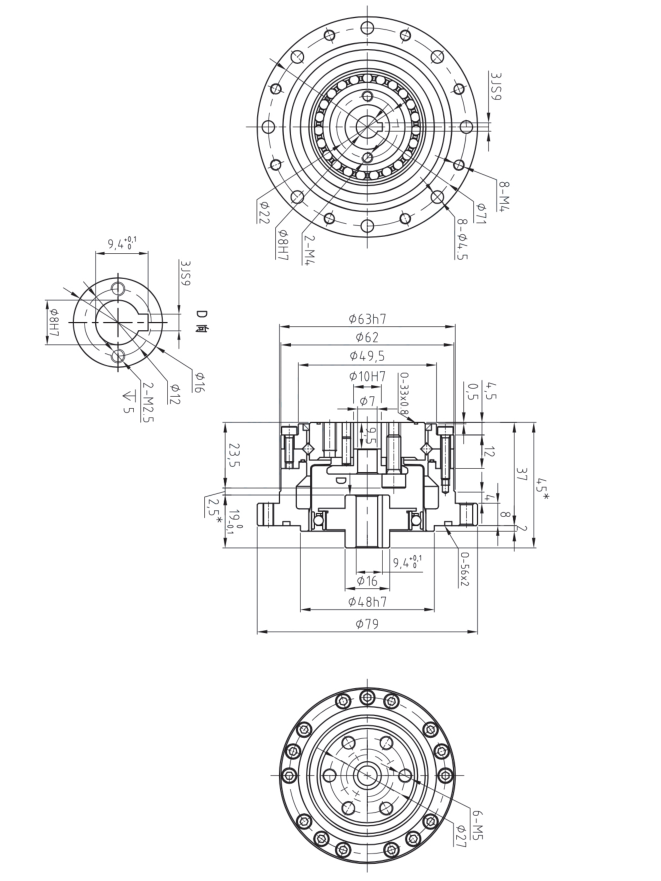

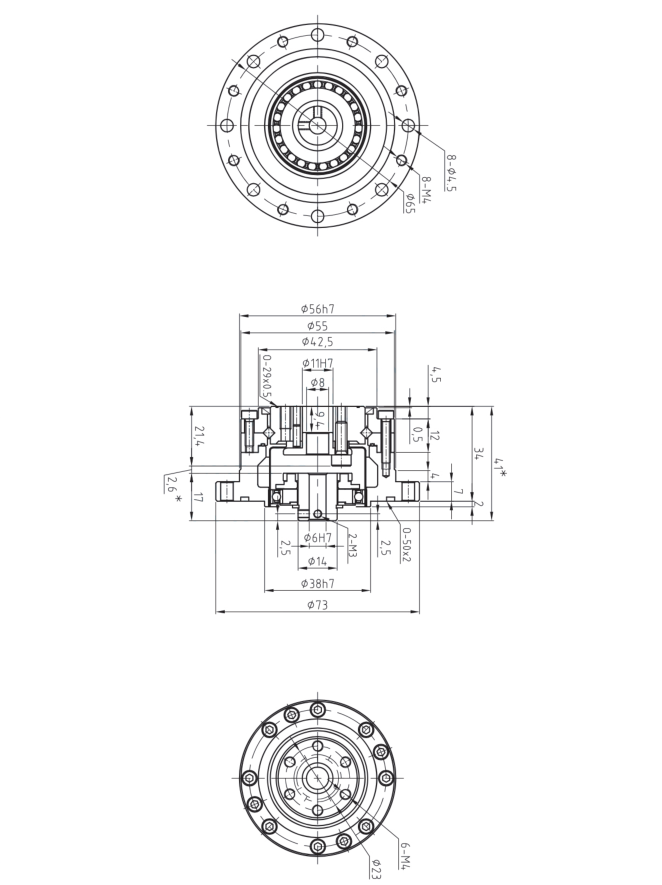

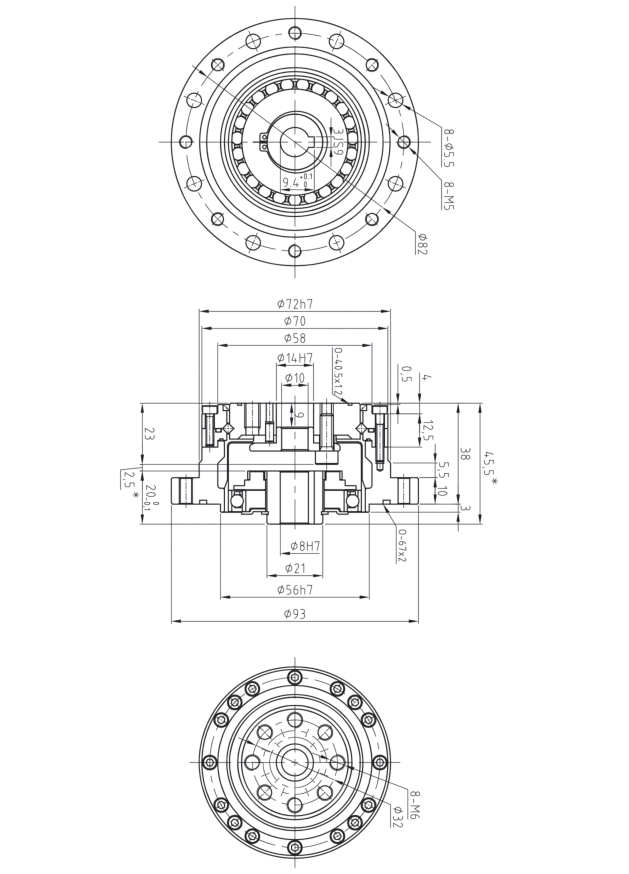

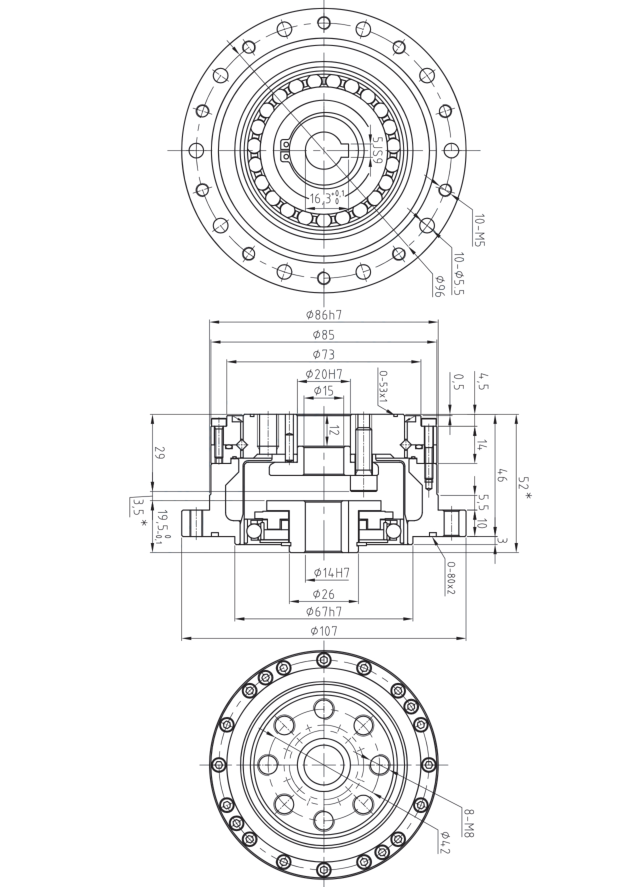

產品詳情 LSS14尺寸圖紙 LSS17尺寸圖紙 LSS20尺寸圖紙 LSS25尺寸圖紙 LSS32尺寸圖紙

關鍵詞:LSS25諧波減速機,LSS32機器人減速機,LSS關節減速器,諧波傳動減速機

LSS-II型諧波減速機波發生器連接固定方式：
LSS-II系列柔輪為杯形標準筒結構，輸入軸通過十字滑塊聯軸器與波發生器內孔連接，般采用剛輪端固定，柔輪端輸出的連接方式使用。輸入軸與波發生器直接連接輸入軸有軸肩，可以與波發生器直接連接固定。輸入軸加隔圈后與波發生器連接輸入軸有軸肩，但長度過長，可以在軸上加個隔圈（該隔圈兩面平行度需在0.01mm以內）后再與波發生器連接固定。用連接墊片固定在波發生器上后與輸入軸連接輸入軸無軸肩，需用個連接墊片先固定在波發生器上后再與輸入軸連接固定。此固定方式適用于小機型，光軸輸入，輸入軸插入波發生器后，通過波發生器上的針螺釘將輸入軸連接固定。
LSS-II型諧波減速機安裝注意事項：
由于組裝時的錯誤，在運轉時可能發生振動、異響等，請嚴格遵守下述注意事項實施組裝。
波發生器的注意事項：請?jiān)诮M裝時避免向波發生器軸承部位施加過度的力?？赏ㄟ^使波發生器旋轉順暢地實施插入；使用無歐式連軸節結構的波發生器時，請?zhí)貏e注意把中心偏移。歪斜的影響控制在推薦值內。
柔輪的注意事項：確認安裝面的平坦度是否良好，是否有歪斜；確認螺釘孔部是否隆起，有殘余毛邊或有異物嚙入；確認是否對殼體組裝實施了倒角加工以及避讓加工，以避免與柔輪干涉；朝安裝用螺栓孔插入螺栓時，確認螺栓孔的位置是否正確，是否由于螺栓孔歪斜加工等原因致使螺栓與柔輪發生接觸，使螺栓旋轉變沉重；請不要次性按照規定轉矩?cái)Q緊螺栓，請先使用約為規定轉矩1/2的力，實施暫時擰緊，然后再按照規定轉矩?cái)Q緊；確認與剛輪組合時，是否存在極端的單側嚙合，發生單側偏移。
剛輪的注意事項：確認安裝面的平坦度是否良好，是否有歪斜；確認螺釘孔部是否隆起，有殘余毛邊或有異物嚙入；確認是否對殼體組裝實施了倒角加工以及避讓加工，以避免與剛輪干涉；朝安裝用螺栓孔插入螺栓時，確認螺栓孔的位置是否正確，是否由于螺栓孔歪斜加工等原因致使螺栓與剛輪發生接觸，使螺栓旋轉變沉重；請不要次性按照規定轉矩?cái)Q緊螺栓，請先使用約為規定轉矩1/2的力，實施暫時擰緊，然后再按照規定轉矩?cái)Q緊；確認與剛輪組合時，是否存在極端的單側嚙合，發生單側偏移；向剛輪打銷子可能造成旋轉精度低下，因此請盡可能避免。

LSS-II型諧波減速機圖片:(此圖由VEMT推廣部人員上傳，請以實物圖為準，可撥打電話15818497138獲取實物圖)

VEMT-諧波減速機 (5)

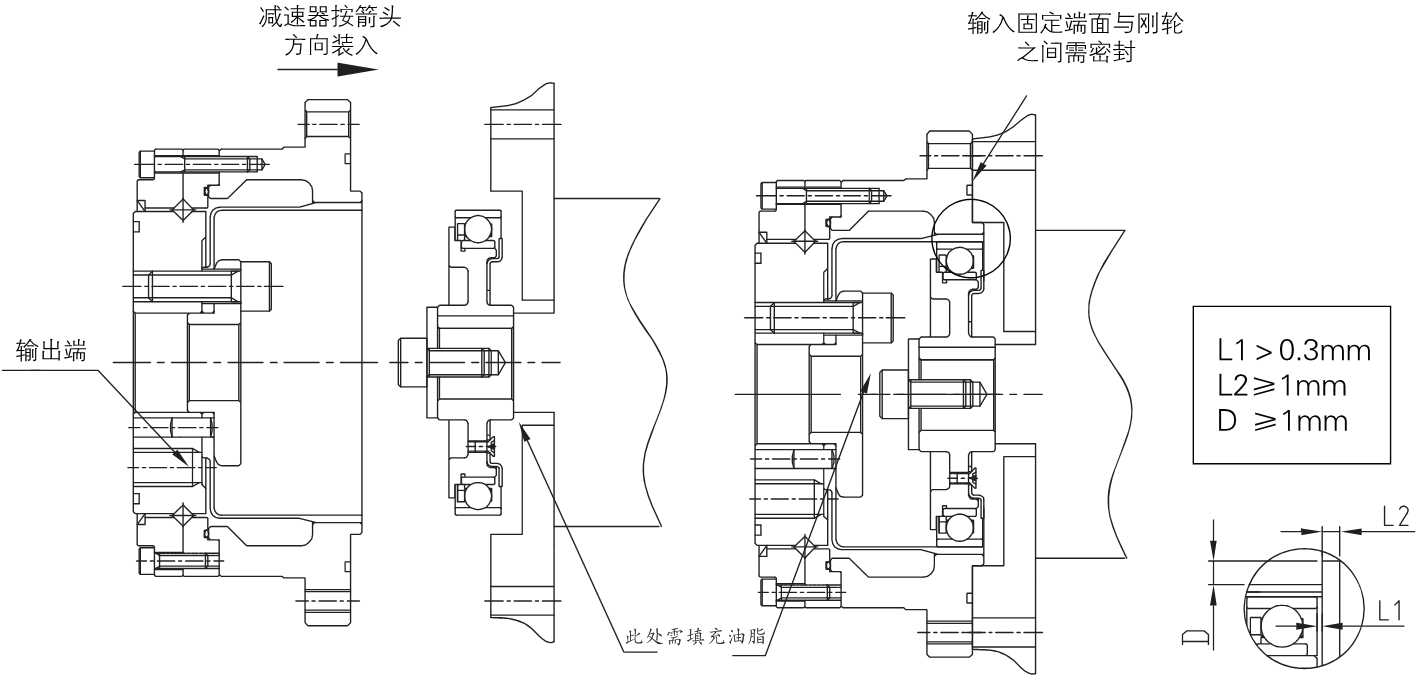

LSS-II型諧波減速機安裝方法：

LSS諧波減速機安裝

LSS-II型諧波減速機型號：查看其他諧波減速機型號，請點擊鏈接：http://www.cqjhzt.com/guanjiejiansuji.html

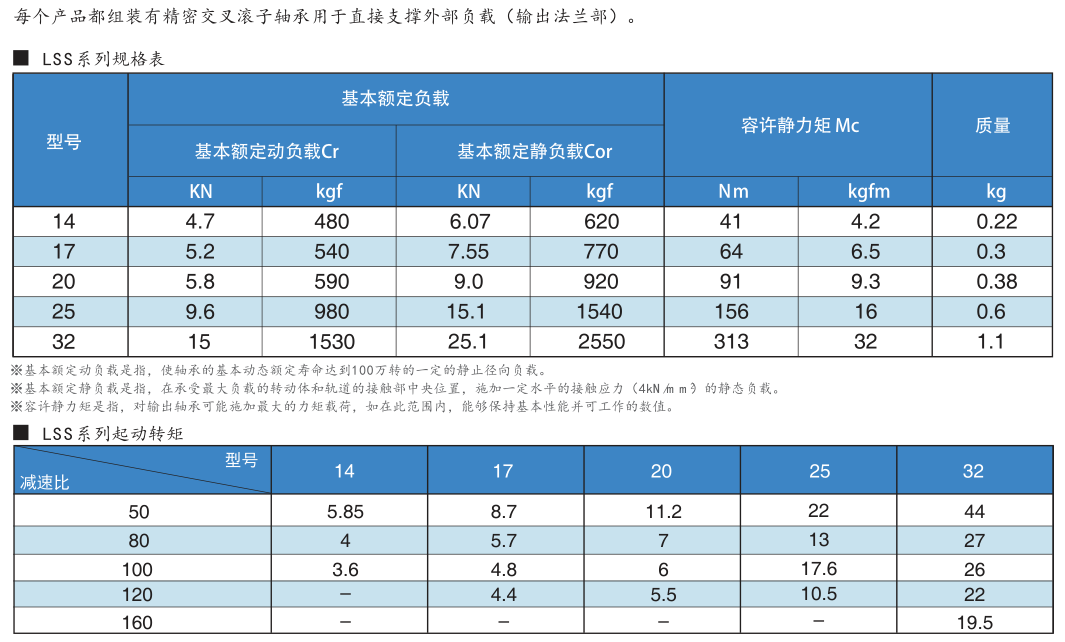

LSS諧波減速機型號扭矩

購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
