RB5/RX8擺線齒輪減速電機

型號：RBW5,RBL5,RXW8,RXL8,BRW5,BRL5,XRW8,XRL8
減速比：9-87比
扭矩范圍：810-4044Nm
可配電機功率：2.2KW-22KW
X/B系列擺線硬齒面齒輪減速機需要更多型號請聯系我們

訂購熱線：13528634927

產品詳情擺線減速機安裝尺寸圖紙

關鍵詞：RB5減速機,RX8減速電機,BR5減速器,XR8擺線硬齒面齒輪減速箱生產廠家

RB5減速機,RX8減速電機

RB5減速機型號：RB5-59-Y100L1-4P，RB5-71-Y100L1-4P，RB5-87-Y100L1-4P，RB5-43-Y100L2-4P，RB5-59-Y100L2-4P，RB5-71-Y100L2-4P，RB5-87-Y100L2-4P，RB5-35-Y112M4-4P，RB5-43-Y112M4-4P，RB5-59-Y112M4-4P，RB5-71-Y112M4-4P，RB5-87-Y112M4-4P，RB5-35-Y132S-4P，RB5-43-Y132S-4P，RB5-59-Y132S-4P，RB5-71-Y132S-4P，RB5-87-Y132S-4P，RB5-35-Y132M-4P，RB5-43-Y132M-4P，RB5-59-Y132M-4P，RB5-71-Y132M-4P，RB5-87-Y132M-4P，RB5-23-Y160M-4P，RB5-29-Y160M-4P，RB5-35-Y160M-4P，RB5-43-Y160M-4P，RB5-59-Y160M-4P，RB5-17-Y160L-4P，RB5-23-Y160L-4P，RB5-29-Y160L-4P，RB5-35-Y160L-4P，RB5-43-Y160L-4P，RB5-17-Y160L-4P，RB5-23-Y160L-4P，RB5-29-Y160L-4P，RB5-35-Y160L-4P，RB5-43-Y160L-4P，RB5-9-Y180M-4P，RB5-11-Y180M-4P，RB5-17-Y180M-4P，RB5-23-Y180M-4P，RB5-29-Y180M-4P，RB5-35-Y180M-4P，RB5-9-Y180L-4P，RB5-11-Y180L-4P，RB5-17-Y180L-4P，RB5-23-Y180L-4P
RX8齒輪減速電機型號：RX5-59-Y2.2-4P，RX5-71-Y2.2-4P，RX5-87-Y2.2-4P，RX5-43-Y3-4P，RX5-59-Y3-4P，RX5-71-Y3-4P，RX5-87-Y3-4P，RX5-35-Y4-4P，RX5-43-Y4-4P，RX5-59-Y4-4P，RX5-71-Y4-4P，RX5-87-Y4-4P，RX5-35-Y5.5-4P，RX5-43-Y5.5-4P，RX5-59-Y5.5-4P，RX5-71-Y5.5-4P，RX5-87-Y5.5-4P，RX5-35-Y7.5-4P，RX5-43-Y7.5-4P，RX5-59-Y7.5-4P，RX5-71-Y7.5-4P，RX5-87-Y7.5-4P，RX5-23-Y11-4P，RX5-29-Y11-4P，RX5-35-Y11-4P，RX5-43-Y11-4P，RX5-59-Y11-4P，RX5-17-Y15-4P，RX5-23-Y15-4P，RX5-29-Y15-4P，RX5-35-Y15-4P，RX5-43-Y15-4P，RX5-17-Y15-4P，RX5-23-Y15-4P，RX5-29-Y15-4P，RX5-35-Y15-4P，RX5-43-Y15-4P，RX5-9-Y18.5-4P，RX5-11-Y18.5-4P，RX5-17-Y18.5-4P，RX5-23-Y18.5-4P，RX5-29-Y18.5-4P，RX5-35-Y18.5-4P，RX5-9-Y22-4P，RX5-11-Y22-4P，RX5-17-Y22-4P，RX5-23-Y22-4P

RB5減速機與RX8減速機以及BR5減速機與XR8減速機的安裝尺寸一樣，可以相互代替。以上型號有立式以及臥式安裝不同的安裝方式去滿足在不同的機械的安裝位置要求。

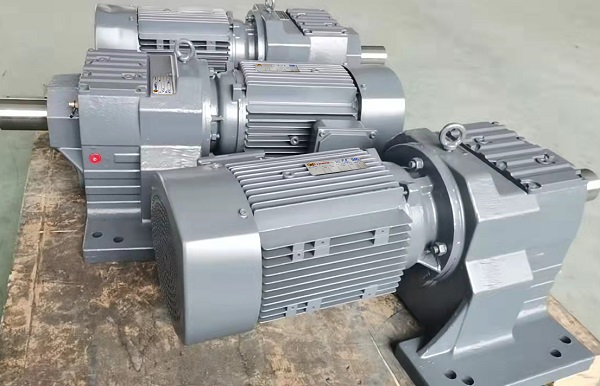

RX8減速機電機

RB5減速機或者是RX8減速器能匹配的電機功率：2.2KW，3KW，4KW，5.5KW，7.5KW，11KW，15KW，18.5KW，22KW
與上述的電機匹配之后所形成的減速比：7比、11比、17比、23比、29比、35比、43比、59比、71比、87比
組合之后的擺線齒輪減速機輸出扭矩范圍在：810-4044Nm

在減速機或者是電機的型號表示上，不同的廠家的表示方式之間是有差異的，一方面是形成了單獨的一個型號，一方面是便于他們認識本廠生產的型號，便于做相關的售后處理。比如這個RB5-9-Y180L-4P-M1-0°擺線齒輪減速機型號，他說表示的是什么意思呢？是減速機的型號還是減速機加電機的一體機的型號呢？下面看看這個型號的具體的解析。

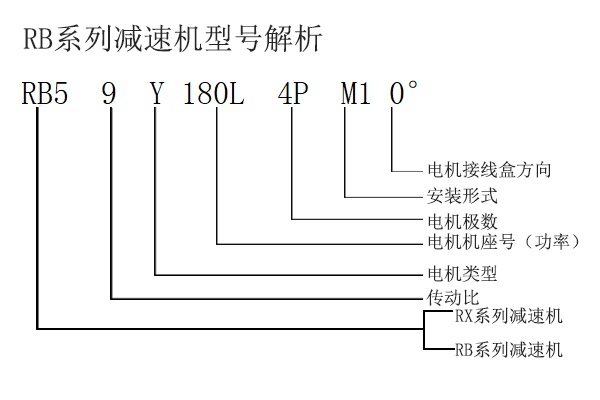

RB3型號解析

每一個類型的減速機都具備自身的一些特性，這種擺線齒輪減速器也不例外。這種減速機兼具了兩款減速機的性能。他與傳動的擺線針輪減速機擁有相同的安裝尺寸，而且同時又具備不同的內部結構，所以他被視為是代替擺線減速機的良好選擇。一方面可以擺線齒輪減速機可以有限的延長使用壽命，在使用的過程中漏油的概率大大的降低。采用高強度的內部齒輪結構，使得這款減速機可以在運行的過程中更加的耐磨以及擁有更高的效率。另一方面是安裝尺寸可替代性，在設備進行更換傳動件的時候往往會考慮安裝尺寸能否代替，因為更改尺寸的話會比較麻煩，而尺寸與原來的減速機一樣的就會很方便的可以直接代替使用。

在選擇減速機的安裝方位上，不同的安裝需求會選擇不同的安裝方位，所以在這樣的情況下需要根據實際的安裝空間去確定使用何種安裝方位進行使用，通常來說安裝方位選擇使用M1、M2、M3、M4、M5、M6這幾個形式表示，他表示的是一個體的六個面。在選擇的時候要知道自己的設備使用哪種安裝方式更加的合適。如果您不知道的話，讓減速機選型技術人員給您查看一下哪一種更加的合適您的設備。

減速機的安裝方位示意圖

安裝使用
1.本減速機型號適用于24小時連續工作制，并允許正反向運轉。
2.本減速機（單級）的輸出軸轉向與輸入軸轉向相反。
3.本減速機無自鎖作用，如在可能出現“倒轉動”―一增速運轉的場合，應嚴格限制低速軸的轉速及轉矩,以免發生機件的過載破壞。
4.本減速機的輸入軸和輸出軸不能承受較大的軸向力和徑向力，在有較大軸向力和徑向力的使用場合下必須采取適當?shù)拇胧?/span>
5.甲板式臥裝型擺線針輪減速機要安裝在沒有振動，十分堅固的水平基礎上。在必須進行傾斜安裝的使用場合，齒輪減速機軸心線的傾斜度不得超過15°。
6.法蘭式立裝型擺線齒輪減速機在安裝時，輸出軸必須垂直向下。
7.采用油脂潤滑的擺線針輪減速機安裝角度自由。
8.如需要采用除腳板式臥裝，法蘭式立裝以外的其他結構安裝形式，必須采取相應的潤滑和密封措施來保證潤滑充足和防止漏油。請與VEMTE減速機的售后部門聯系。

9.在振動較大或驅動一停止頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要定位銷（自備）進行加固。

擺線齒輪減速機尺寸
