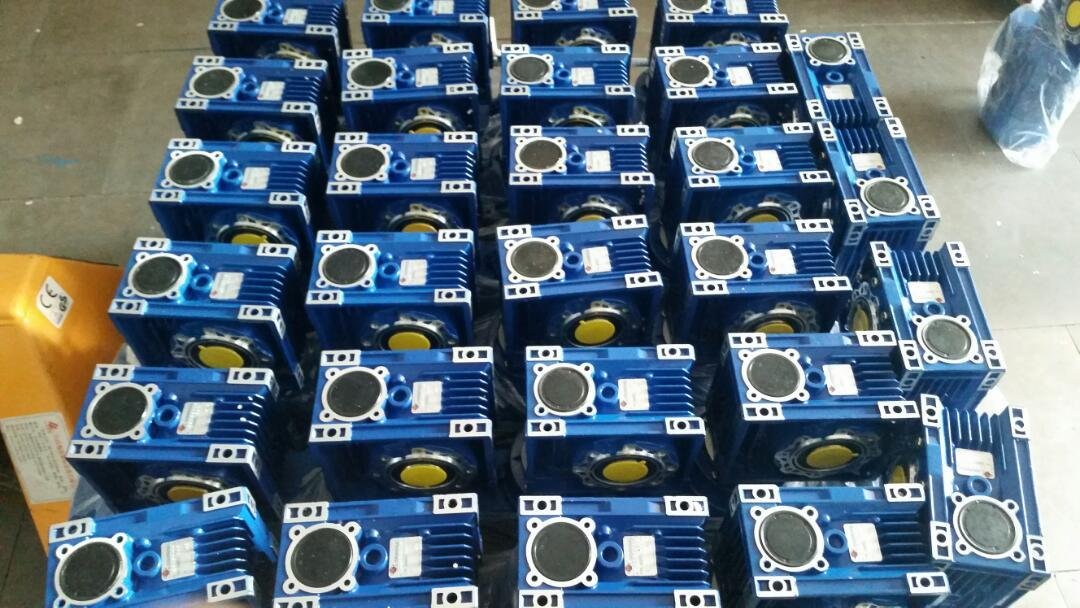

卷煙制絲生產線香料罐用NMRV090/110-800減速機結構改進。制絲生產線是確保卷煙加工工藝、質量的關鍵。香料廚房是生產糖料和香料的成套裝置，加香機用的香料由香料廚房經過攪拌、料罐儲存、管路輸入到達現場香料罐，香料廚房香料罐體內料液進行攪拌時，處于香料罐頂部位置的電動機工作，經過蝸輪蝸桿減速機進行二級減速后，由輸出軸帶動連軸器，聯軸器驅動攪拌葉輪軸轉動，實現攪拌罐體內的香（糖）料，使其達到供料要求。設備長時間工作后，狀況連連，通過拆卸檢查，發現RV減速機油腔內無潤滑油，而且蝸輪蝸桿在干摩擦狀態下運轉，噪聲大。在階段性試驗過程中，應用通孔套筒式聯軸器，發現大量的潤滑油沿著軸經過聯軸器通孔進去罐體，同時，在甩油盤的作用下，泄露潤滑油流入集油盤，通過溝槽流到罐體外。由于香料是粘性液體，組件在此環境下，蝸輪蝸桿NMRV090減速機輸出軸與聯軸器是過渡配合中，攪拌長軸與聯軸器是銷聯接，在料液的作用下，造成銷子拆卸比較困難，不利于維護檢修。

原因分析：香料罐攪拌器RV減速機在工作過程中，由于攪拌軸較長，攪拌軸在運行過程中產生較大的慣性力矩，輸出軸產生較大的周期性晃動，造成蝸輪蝸桿減速機輸出軸與橡膠密封和法蘭盤輸出孔間產生較大的周期循環交變擠壓力，輸出軸與橡膠密封圈嚴重磨損。同時，RV減速器橡膠油封密封易老化，造成潤滑油沿輸出軸，經過聯軸器，泄漏進入罐體內，造成料液污染，又由于蝸輪蝸桿減速機與筒體組是法蘭間接緊連接，潤滑油泄漏后不易發現，不可避免會導致潤滑油將沿軸向向下逐漸滲透進入料液罐與料液混合，生產過程中料液和潤滑油的混合物被均勻參配到煙絲或煙片上，造成煙絲或煙片大面積油煙。
改進結構設計：香料罐體內的部件在水蒸氣、香糖料等混合氣體中工作，因此需要選用耐濕、耐腐蝕、防銹、加工性好的材料。因此聯軸器選用不銹鋼。將通孔變?yōu)槊た?，?dāng)聯軸器在運行工作狀態和停機狀態條件下，沿蝸輪蝸桿RV減速機輸出軸滲漏的潤滑油完全被阻止在香料罐體外，保證了香料罐內的液體不受污染。聯軸器與集油盤之間有一定的結構間隙關系，為了避免泄漏的潤滑油在加圓周力的作用下進入集油盤盤鑫內凸臺，在聯軸器上設計一個甩油盤，泄露潤滑油在圓周力作用下，泄露潤滑油直接被甩進集油盤內，遠離內集油盤凸臺。集油盤也要選擇耐濕、耐腐蝕、防銹、加工性好的材料。RV減速機法蘭與加料罐頂法蘭盤之間加裝一個同心集油盤，泄漏潤滑油流經過甩油盤進集油盤內，然后由集油盤低位的輸油孔流出。將泄漏在集油盤內的潤滑油經通孔螺栓流進積油盒，應用螺母與通孔螺栓連接把積油盒固定在罐體頸部。積裝經通孔螺栓流出的泄漏潤滑油，避免了二次污染，同時，及時預警，提示工作人員該組罐體RV減速馬達密封已壞，必須停用，需馬上檢修，更換部件。
在具體實施的時候，需要注意以下事項：為了便于維修，蝸輪蝸桿減速機輸出軸與聯軸器之間采用間隙裝配配合，攪拌軸與聯軸器間用螺栓連接。卷煙香料或糖料是酸性液體，具有腐蝕性，聯軸器，集油盤，積油盒，通孔螺栓組件均用不銹鋼材料。效果驗證及特點：香料罐運行平穩，各裝配件間無磨損、干涉現象，機構簡單合理，蝸輪蝸桿減速機發生漏油后，該裝置完全阻斷，保證了香料的質量，并且能將故障外置，RV減速機泄漏潤滑油流入積油盒，及時預警，便于巡檢人中發現，及時更換密封部件，進一步提高了設備的完好的運轉率，保證了生產的正常運行。http://www.cqjhzt.com/Products/woganjiansuji.html
