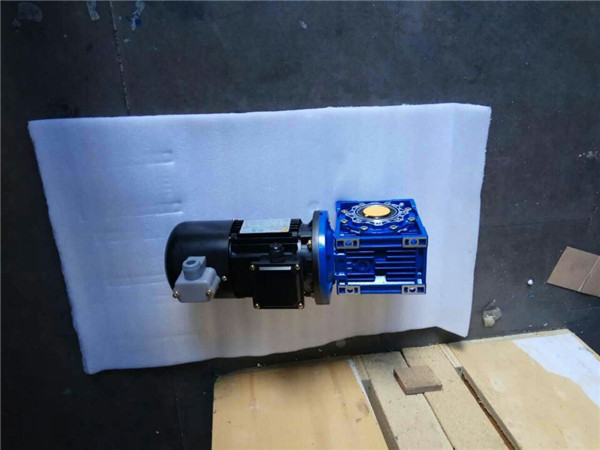

RV063蝸輪蝸桿減速機在池塘起魚單軌輸送機上的應用。魚類起捕是魚業生產中繁重的操作之，是項高強度的勞動作業，需要大量的勞動力完成分揀、提升輸送、稱重和卸魚等。池塘起魚單軌輸送機要將活魚從池塘輸送到活魚車中，必須滿足三個要求，是有足夠的承載能力，可將定重量的活魚輸送到活魚車中；二是運行過程中，突然斷電或者緊急停止運行，驅動機構需要有定的自鎖功能，從目前流行的蝸輪蝸桿減速機構來說，蝸輪蝸桿減速機能做到這點。由于其具有的自鎖特點，當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，RV減速機可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。即在斷電或緊急停止而突然下行時，載物框可以停在原地，對筐里的活魚起到安全保護作用；三中是保證提高生產效率和確保安全的情況下，池塘起魚單軌輸送機需有定的運行速度和爬行角度，所以減速電機的選擇非常重要。

根據池塘起魚單軌輸送機的設計要求，驅動機構采用帶傳動和蝸輪蝸桿減速機傳動相結合的傳動方式，利用帶傳動結構簡單、傳動平穩、噪聲小、能緩沖吸振、過載時傳動帶會在帶輪上打滑，對其他零件過載保護的優點；利用RV減速機單傳動比大，工作平穩無噪聲和易于自鎖的優點。所以驅動裝置包括電機、主動帶輪、皮帶、從動帶輪、蝸輪蝸桿減速機、卷繩器、軸承座等。電機的輸出端與主動帶輪連接，主動帶輪通過皮帶帶動從動帶輪轉動，從動帶輪與RV減速機的輸入端連接，RV減速箱的輸出端與卷繩器連接，卷繩器通過軸承座固定在導軌架上。驅動裝置通過螺栓固定在機架上端，鋼絲端固定在行走裝置的支架上，行走裝置的導輪安裝在機架的槽鋼軌道內，可沿著機架上的軌道來回往復運動，機架兩端設計有固定擋塊，為行走裝置限制行走范圍。
根據該輸送機載重要求，設定載重質量為120公斤，根據計算得到電機的額定功率為1219W，根據市售電機規格，選擇1.5KW，轉速2800r/min的交流電機。池塘起魚單軌輸送機的運行速度要求為0.5m/s，卷繩器直徑為120mm，故蝸輪蝸桿伺服減速機輸出轉速為79.6r/min,為達到這減速比，RV減速機中蝸輪蝸桿的減速比需為40:1。
池塘起魚單軌輸送機安裝時，端固定在池塘底的底泥中，另端卡在活魚車貨斗的邊緣上，當輸送機工作時，行走機構到達機架的底部，工人將捕撈的活錢裝滿魚筐后放在行走機構上，另外的工人開啟電機，電機轉運通過皮帶帶動蝸輪蝸桿減速機工作，卷繩器順時針轉動，再通過卷繩器上的鋼絲繩帶動載魚運輸車沿著機架上的軌道上行，當載魚運動到機架上端接近活魚車時，按下電機開關，關閉電機。然后工人將魚筐過磅稱重后倒入活魚車的魚箱內。
該池塘起魚單軌輸送機經過安裝設計、制造和安裝調試，試驗中，單軌輸送機運行平穩、噪音小，工作安全可靠，能遙控作業，控制單軌運輸機在不同位置的啟動、停止，且在上坡和下坡運行中的不同位置能通過RV減速機安全實現自鎖，保障了設備安全穩定運行，比傳統的操作，降低了勞動強度，提高了工作效率，也解決了安全事故問題。http://www.cqjhzt.com/Products/nmrv063jsj.html
