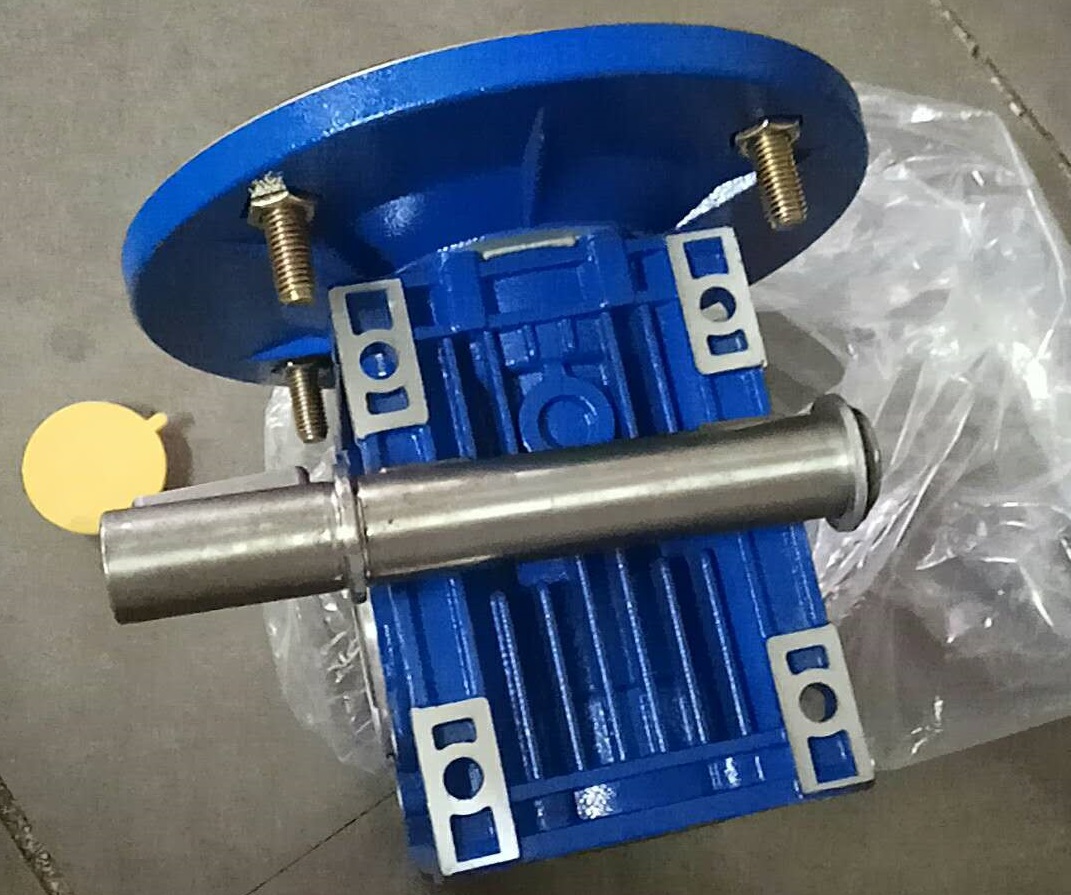

NMRV090-40-0.18KW減速機在衛生紙機卷取機構上的應用。蝸輪絲杠升降機是一種體積小、使用靈活、結構緊湊、可靠、壽命長的設備，常用于相錯軸間的相錯角為90度的傳動，它由減速部件，升降部件構成。減速部件為蝸輪減速機，利用蝸桿帶動蝸輪實現減速，其中蝸輪中心為內螺紋結構，相當于升降絲杠的螺母，與升降絲杠匹配組成升降部件，將旋轉運動和動力由升降絲杠轉化輸出為直線升降運動和動力。

近年來，衛生紙機卷取部就采用了渦輪絲杠升降，它將驅動電機、NMRV090-40-0.18KW減速機，絲杠傳動等巧妙組合在一起，通過直角轉換器、聯軸節和傳動軸等連接件組合在一起并能按一定程序準確控制衛生紙機卷取機構的升降、往復、翻轉等運動。其傳動平穩，機構剛性好，能精確定位。但是實際生產中，如果這種機構設計不合理，沒有定期維護，如果機構失效，卷紙輥會掉落損壞其他設備，而且會導致全線停機。
蝸輪絲杠失效形式及原因：該結構中RV減速機的錫青銅渦輪內部的螺紋掉落，內螺紋的根部比外部較薄，且與外部顏色明顯不同，這是表明蝸輪減速機運行中，渦輪根部摩擦力較大，磨損嚴重，金屬明亮，且邊部有撕裂的痕跡，表明螺紋在不斷受到非正常摩擦外力下，其根部厚度逐漸變薄，最終在軸向載荷力的作用下，NMRV090減速機中渦輪內部的螺紋被撕裂掉。正常情況下，在油脂潤滑下，蝸輪減速機中的錫青銅渦輪轉動，帶動絲杠向前運動，渦輪和絲杠之間的傳動在油膜作用下，渦輪能夠均勻的承受軸向載荷，不會出現這樣非正常摩擦外力下而引起渦輪嚴重磨損。這種非正常摩擦力主要來源于絲杠外部一排的壓痕且邊部鋒利。由此看出，渦輪的內螺紋根部在絲杠螺紋外部受傷形成的鋒利邊緣上運動，異常的摩擦力使渦輪和絲杠失效。
從現場圖可以看出，顯示操作側RV減速機渦輪的螺紋存在顯著研磨，為了提前預知升降機蝸輪的磨損量是否在安全磨損量之內，可用一種磨損檢測裝置檢測螺母的磨損量；絲杠防護罩已破損，渦輪和絲杠里面的潤滑脂存在顆粒裝的紙毛及銅屑異物，而且在生產現場使用的油脂與原出廠時操作手冊里的要求的不一致。粘度是評價蝸輪減速機潤滑油質量的一個重要評價指標，它直接影響機械的磨損長度、摩擦表面失效和摩擦功率損失以及工作效率等；對于此升降機所用油脂粘度與設備推薦粘度差異較大，因此需更換相近合適粘度的油脂來潤滑RV減速機電機，以提高整個蝸輪絲杠升降機的壽命。此外，原銷軸的定位是由緊定螺釘固定，在絲杠升降機往返運動中，這種緊定螺釘容易松動，銷軸及銅套移出損傷絲杠的螺紋，如上所述的渦輪絲杠失效，表明定位螺釘設計存在一定缺陷，因此需要優化其固定設計方式。
改進措施：蝸輪絲杠升降機主要失效原因?yàn)榫o定螺釘松動，銷軸和銅套移出插傷絲杠，絲杠鋒利邊緣加劇渦輪螺紋的磨損，最后，在軸向力的作用下將蝸輪減速機中的渦輪內螺紋切割撕裂，導致渦輪絲杠升降提取卷紙輥系統失效。緊定螺釘裝置設計優化后，防松動的螺母使緊定螺釘不能松動，銷軸和銅套不能移出干涉絲杠，避免蝸輪絲杠出現斷崖式失效。建立渦輪絲杠升降機的維護制度：定期檢查RV減速機的溫度及運轉聲音和螺母的磨損量,選擇合適的潤滑脂并定期定量填充油脂，確保絲杠及其系統有足夠的潤滑；及時更換破損的防護罩，防止紙毛及粉塵進入系統影響潤滑效果。
